机器视觉检测的基础知识—分辨率,精度

2020-10-24 09:00:55 责任编辑: 瑞智光电 0

    机器设备视觉行业的初学者,甚至是做了1-2年的销售也许还会困惑这样的事情,就是在拿到检测规定后,不知道根据图纸上的公差,应该选用多少万像素的相机。同时还不明确为什么要三个类似的专有名词来描述同一个事情。

机器视觉检测


    这一期内容就是为了讲明白这一件事情:分辨率,精度,公差的关系。从而指导相机的选择。


    分辨率(Resolution)

分辨率

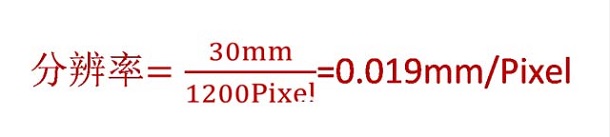

    比如我要看的商品大小是30mm*10mm,使用200万像素(1600pixel*1200pixel)的相机。由于商品是长条形,为了把商品都放入到视野内,我们计算分辨率的时候要考虑长边对应,此时候分辨率为:

相机分辨率


    精密度(Accuracy)

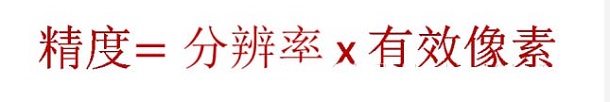

    精密度的单位是mm。根据商品表面和照明情况的不同,我们可以通过放大图像观察辨别稳定像素的个数,从而得出精密度。要是条件不允许实际检测观察,通常的规律是,要是使用正面打光,有效像素为1个,使用背光,有效像素为0.5个。

精度


    这个例子我们取1Pixel,得到精密度为0.019mm约等于0.02mm。
