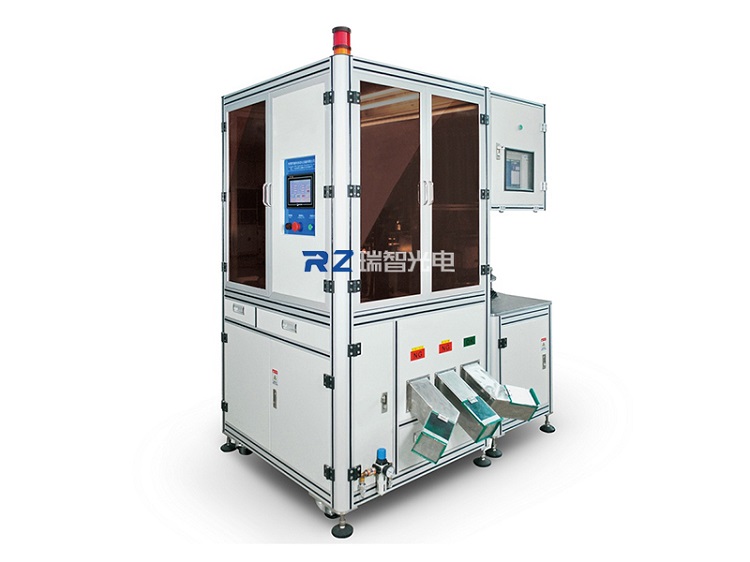

视觉检测设备机器视觉检测系统的工作原理是通过机器视觉产品（即图像摄取装置，分为CCD和CMOS两种）将捕获的目标转换为图像信号，并将其发送到专用图像处理系统，这些信息被转换成数字信号；图像系统对这些信号执行各种操作，以提取目标的特征，然后根据判别结果控制设备在现场的动作，该过程相对复杂。下面瑞智光电就为大家详细介绍一下视觉检测设备机器视觉检测系统的工作流程！

    视觉检测设备机器视觉检测系统的工作流程：

    1、首先通过工件定位检测器检测物体是否在移动或靠近相机系统的视场中心。如果在该范围内，则将触发脉冲信号发送到图像采集部分。

    2、图像获取部分根据设计人员预先设置的步骤和延迟，将启动脉冲发送到相机和照明系统。

    3、照相机停止当前扫描并重新开始新的帧扫描，或者照相机在开始脉冲到达之前处于等待状态，并在开始脉冲到达之后开始帧扫描。

    4、如果采用的策略是曝光策略，则应在相机开始新的帧扫描之前打开曝光机制，并可以根据使用要求预先设置曝光时间。

    5、如果使用曝光策略，则需要使用另一个启动脉冲来打开照明，灯光的开启时间应与相机的曝光时间匹配。

    6、照相机曝光后，正式开始扫描和输出一帧图像。

    7、图像获取部分接收模拟视频信号并通过A/D将其数字化，或直接接收由摄像机数字化的数字视频数据。

    8、图像获取部分将数字图像信息存储在缓冲器，处理器或计算机存储器中，以进行图像处理和显示。

    9、处理器或计算机处理，分析和识别图像以获得测量结果或逻辑控制值。

    10、根据计算机给出的处理结果，控制流水线的运动，执行定位并纠正运动中的误差。

    视觉检测设备机器视觉检测系统的工作流程主要是以上几点，这是一个相对复杂的过程，对系统各种参数的设置都有严格的要求。
