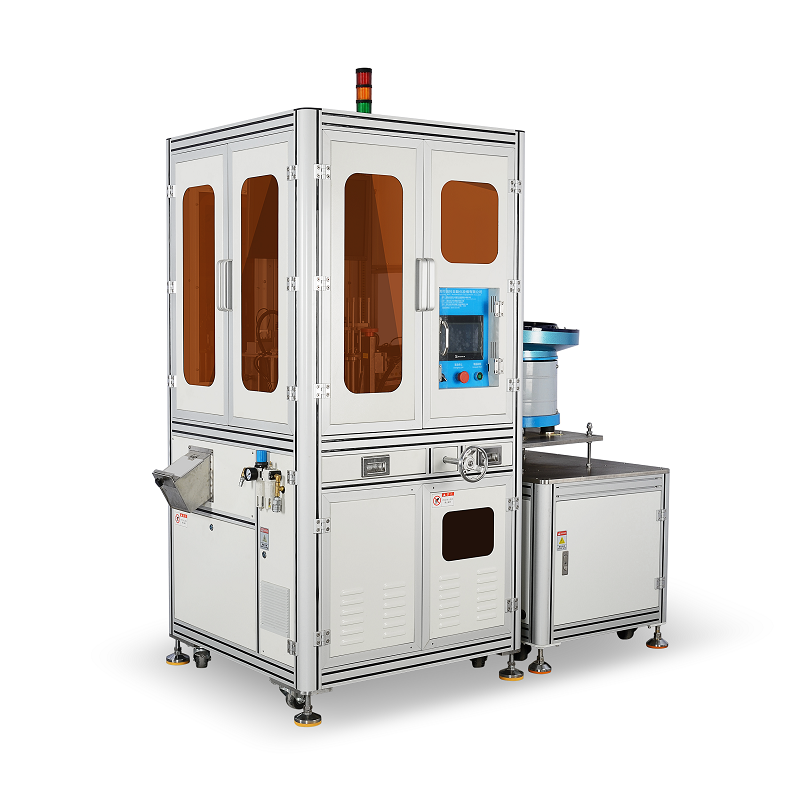

视觉检测设备

    视觉应用主要分为：测量尺寸、精准定位、检测外观缺陷、识别字符。

    视觉检测设备主要组成：工业相机、工业镜头、视觉检测系统、光源、光学玻璃等组成。

    一、工业相机

    1、工业相机接口方式，分别有USB2.0工业相机、USB3.0工业相机、千兆网站工业相机，而千兆网站工业相机是比较常用的，主要特点是数据传输比较快。

    2、工业相机分为2种，CCD工业相机和CMOS工业相机，CMOS工业相机属于静态拍照相机，意思就是产品不动的情况下拍照分析，主要使用在一键检测这类的对检测速度要求不高的设备上，CCD工业相机主要应用在动态拍照的设备上，合适大批量检测，所以应用非常广泛。

    3、工业相机分为黑白工业相机和彩色工业相机，黑白工业相机是最常用的，黑白工业相机拍出来的照片比彩色相机的边缘更清楚，黑白工业相机拍出来的图片更利于视觉检测系统抓取，黑白工业相机拍的照片只有黑白2种像素，检测速度会更快，彩色工业相机因为比较复杂检测速度会慢很多，所以彩色工业相机主要用于检测颜色比较复杂的产品上。

    二、工业镜头

    原理就是就是在镜头的镜片中加一组可以活动的透镜，通过调节透镜来实现调焦或者对焦，然后改变像距。

    1、常用标准远心镜头，视角30度，远心镜头是指主光线与镜头平行的镜头，物体侧的远心，成像侧的远心，两侧的远心行头等。

    2、广视角镜头与超广镜头，视角为55度以上，沿着光轴的物侧至像侧依序包括有一具负屈折力的第二透镜、一第三透镜、一具正屈折力的第四透镜、一具负屈折力的第五透镜及一具正屈折力的第六透镜。

    其中，第一透镜的物侧面为凸面、像侧面为凹面。第二透镜的物侧面为凹面、像侧面为凸面。藉由调整上述透镜及其相对关系，可提供充足的视场角、修正像差及获得良好的成像质量。

    3、变焦镜头可以随时改变变焦距值，应用使用非常方便所以广泛使用。但由于变焦距镜头的透镜片数多、结构复杂，所以大相对孔径不能做得太大，否则拍的照明亮度偏低、像素点有畸形不得于系统抓取特征。

    三、光源

    光源主要分为正面照明与背面照明，正面照明用于检测物体表面特征，背面照明用于检测物体轮廓或透明物体时纯净度。

    1、环形LED光源，用于检测体积比较小，光源刚好可以照一圈，光照位置比较集中，显色指数比较好。

    2、低角度环形光源，用于拍照侧边凸出部分边缘又没有东西挡住，就用这个光源来打光。

    3、无影环形光源，通过半球的内壁多次反射，可以完全消除阴影，对于凸凹不平的表面检测起到了特殊的作用。

    4、LED条形光源，用于比较长或者比较宽的产品打光用，太多光源组合会有阴影延时就要用到条形光源。

    5、同轴光源，同轴照明是指光线平行地通过镜头的垂直镜面，对于观察非常平整或者抛光的表面是非常理想的，意思就是适用于非常平的产品检测外观。

    四、视觉检测系统

    1、视觉软件是视觉检测设备中最难的部分，也是视觉检测设备中最核心的部分，系统需要分析相机拍照出来的图片，检测图像产品中的裂痕、电镀不良、气泡、缺料、多料、划痕、黑点、色差、变形、混料、搓牙不良、披锋、脏污、文字等。

    2、公司现有二个软件开发团队，目前已经佣有二套行业领先的检测系统，人工智能系统+视觉检测系统，可通过简单的操作实现系统自动训练学习的能力，它通过创建人工神经网络来模拟人脑中的神经网络。

    就像人脑解决问题一样，可以避免产品不良特征小、特征比较轻微、传统检测系统不好判断的难题。

    五、光学玻璃

    普通玻璃没有办法应用在视觉检测设备上，对玻璃的透光度必须要超过95%，不然会影响设备的判断，所以必须选择透光度95%的光学玻璃提高检测效率。
