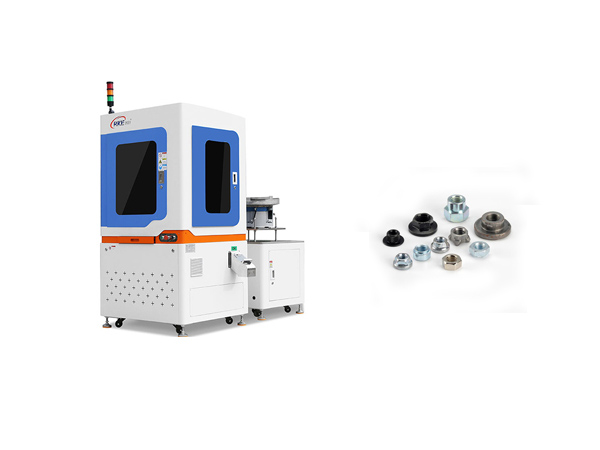

   焊接螺母检测设备

焊接螺母检测设备

    焊接螺母检测设备的检测原理


    采用4台高速工业数字CCD摄像机(据实际情况可加减相机数量)对螺母(螺帽)进行影像拍摄,基于工业计算机的专用图像处理软件,自动对下列情况进行自动检测并自动筛选、计数,以确保产品品质。

焊接螺母检测机

    焊接螺母检测设备的系统组成


    焊接螺母检测设备由以下各种系统组成:


    1、进料系统:将焊接螺母倾倒在振动板上,振动板将有序排列以进行进给。


    2、运动系统:该系统由电动机,主轴,玻璃板和其他配件组成。它旨在实现中央系统的稳定可靠的运动。


    3、外观检查系统:由光源和摄像头组成,用于检查焊接螺母的特性,包括顶面,底面,侧面的尺寸,螺母是否带螺纹或不带螺纹以及各种缺陷。


    4、分析系统:它分析相机拍摄的图像,将产品分为三个合格类别:OK,NG或要测试。


    5、分拣系统:根据分析系统给出的结果对产品进行分拣并将其发送到OK,NG或ToToTest端口。


    6、电气控制系统:采用PLC控制整个设备。

焊接螺母检测筛选设备

    焊接螺母检测设备的四大功能


    1、尺寸检测功能:对边、对角、内径(平均)、内径(小)、牙内铁丝、同心度、外径、平牙;


    2、表面检测功能:真圆度、焊点面积、伤印面积、外轮廓、挑选锁紧面;


    3、高度检测功能:螺母高度(M高度)、台阶高度;


    4、螺纹检测功能:有无螺纹、牙数、牙距(区别粗牙、中牙、细牙)、烂牙、平牙等。
